KG45 強力型尼龍拖鏈
KG45系列拖鏈-内外側均可打開
|
R（mm） |
Ht（mm） |
D（mm） |
K（mm） |
Ha（mm） |
P（mm） |
H（mm） |
|
75 |
220 |
184 |
384 |
290 |
74 |
70 |
|
100 |
270 |
209 |
462 |
340 |
74 |
70 |
|
125 |
320 |
234 |
541 |
390 |
74 |
70 |
|
150 |
370 |
259 |
619 |
440 |
74 |
70 |
|
175 |
420 |
284 |
698 |
490 |
74 |
70 |
|
200 |
470 |
309 |
776 |
540 |
74 |
70 |
|
250 |
570 |
359 |
933 |
640 |
74 |
70 |
|
300 |
670 |
409 |
1090 |
740 |
74 |
70 |
每米節數=14（1036mm） 拖鏈長度=S/2+K
|
型号 |
彎曲半徑（R） |
内高（Hi） |
内寬（Bi） |
外高（H） |
外寬（Ba） |
可選配接頭類型 |
|
KG45B.50 |
75 |
45 |
50 |
70 |
73 |
N |
|
KG45F.60 |
45 |
60 |
70 |
83 |
N |
|
|
KG45B/KG45F.75 |
45 |
75 |
70 |
98 |
N |
|
|
KG45B/KG45F.100 |
45 |
100 |
70 |
123 |
N |
|
|
KG45B/KG45F.125 |
45 |
125 |
70 |
148 |
N |
|
|
KG45B/KG45F.150 |
45 |
150 |
70 |
173 |
N |
|
|
KG45B/KG45F.175 |
45 |
175 |
70 |
198 |
N |
|
|
KG45B/KG45F.200 |
45 |
200 |
70 |
223 |
N |
|
|
KG45B.250 |
45 |
250 |
70 |
273 |
N |
G-強力型 B-橋架式 F-封閉式 N-尼龍接頭

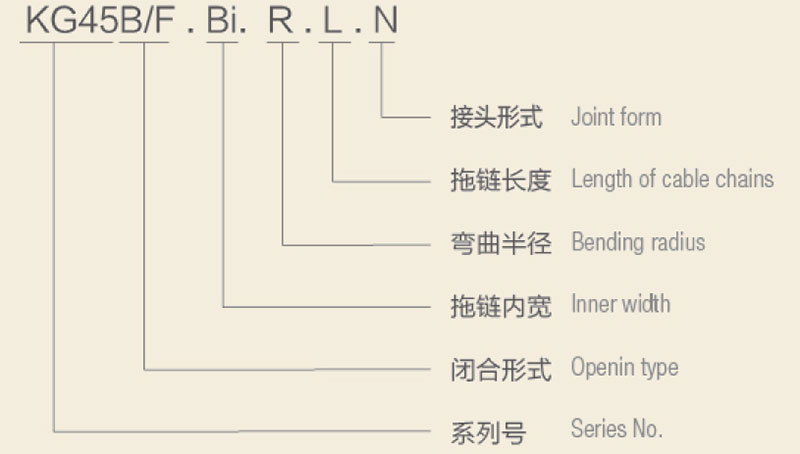

産品選型結構

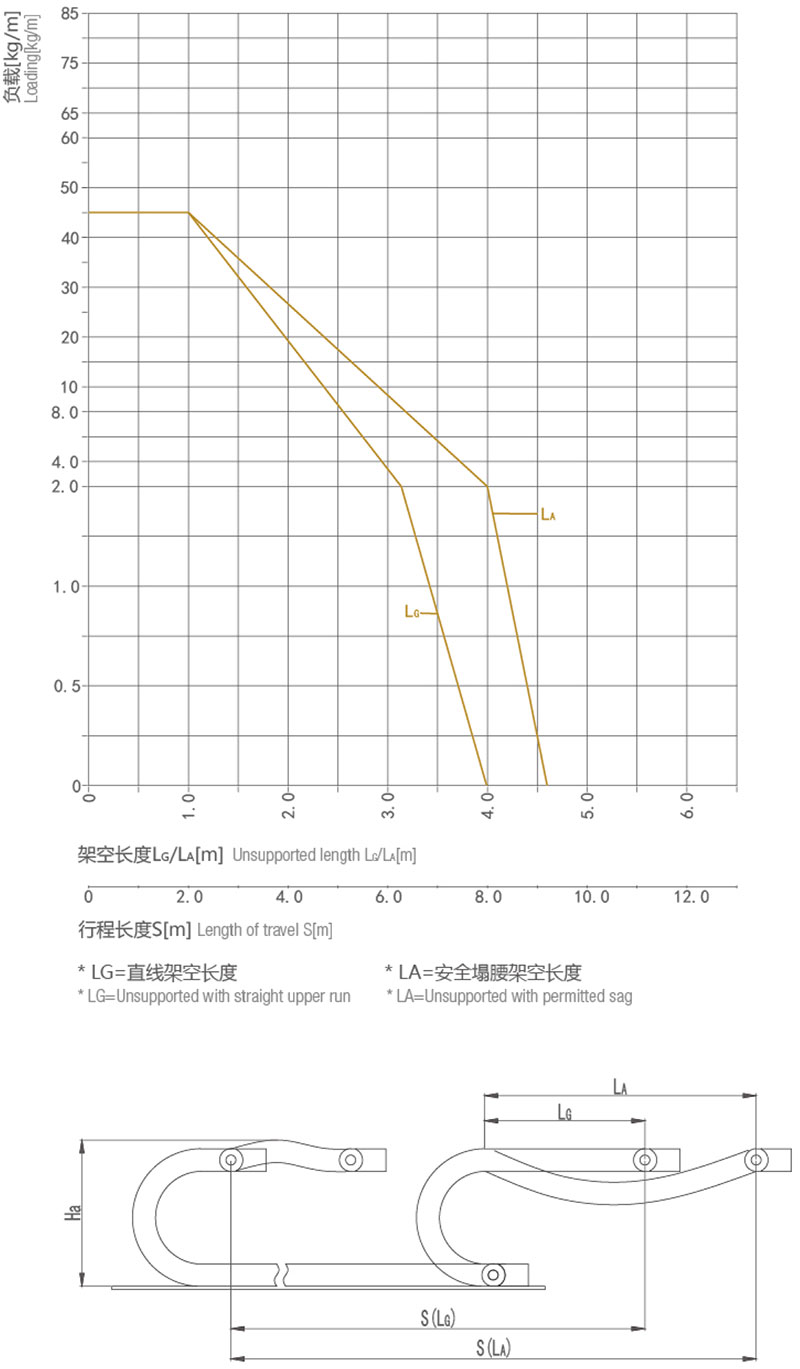

架空長度

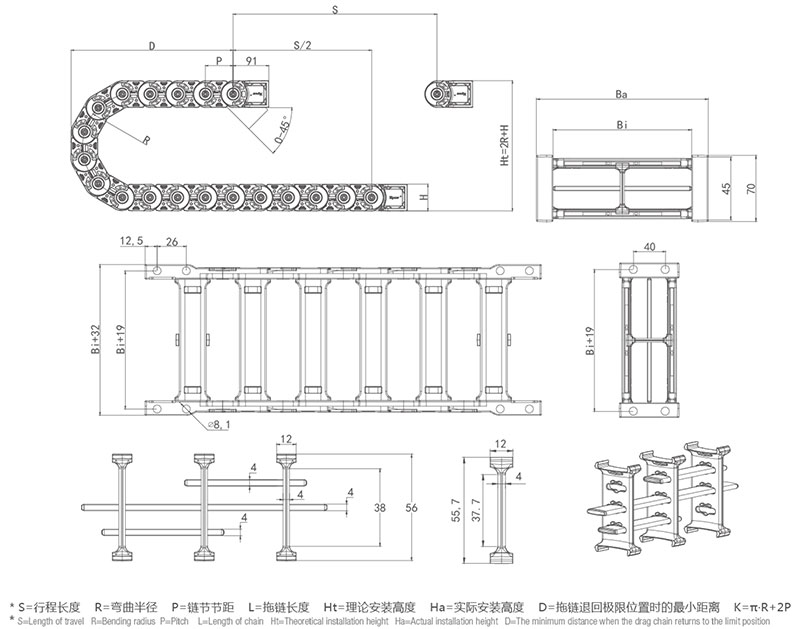

安裝尺寸圖
