KG55系列拖鏈-内外側均可打開
|
R(mm) |
Ht(mm) |
D(mm) |
K(mm) |
Ha(mm) |
P(mm) |
H(mm) |
|
125 |
330 |
256 |
575 |
410 |
91 |
80 |
|
150 |
380 |
281 |
653 |
460 |
91 |
80 |
|
175 |
430 |
306 |
732 |
510 |
91 |
80 |
|
200 |
480 |
331 |
810 |
560 |
91 |
80 |
|
250 |
580 |
381 |
967 |
660 |
91 |
80 |
|
300 |
680 |
431 |
1124 |
760 |
91 |
80 |
|
350 |
780 |
481 |
1281 |
860 |
91 |
80 |
|
400 |
880 |
531 |
1438 |
960 |
91 |
80 |
|
450 |
980 |
581 |
1595 |
1060 |
91 |
80 |
|
500 |
1080 |
631 |
1752 |
1160 |
91 |
80 |
每米節數=11(1001mm) 拖鏈長度=S/2+K
|
型号 |
彎曲半徑(R) |
内高(Hi) |
内寬(Bi) |
外高(H) |
外寬(Ba) |
可選配接頭類型 |
|
KG55B.50 |
125 |
55 |
50 |
80 |
82 |
N |
|
KG55F.60 |
55 |
60 |
80 |
92 |
N |
|
|
KG55B/KG55F.75 |
55 |
75 |
80 |
107 |
N |
|
|
KG55B/KG55F.100 |
55 |
100 |
80 |
132 |
N |
|
|
KG55B/KG55F.125 |
55 |
125 |
80 |
157 |
N |
|
|
KG55B/KG55F.150 |
55 |
150 |
80 |
182 |
N |
|
|
KG55B/KG55F.175 |
55 |
175 |
80 |
207 |
N |
|
|
KG55B/KG55F.200 |
55 |
200 |
80 |
232 |
N |
|
|
KG55B.250 |
55 |
250 |
80 |
282 |
N |

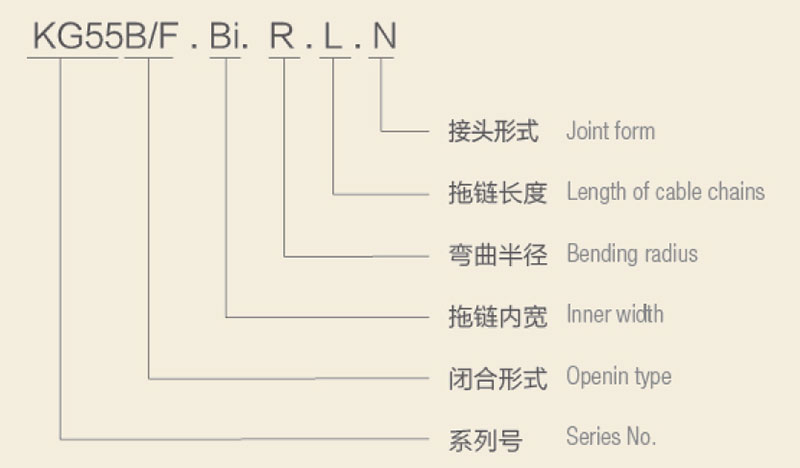

産品型号結構

架空長度

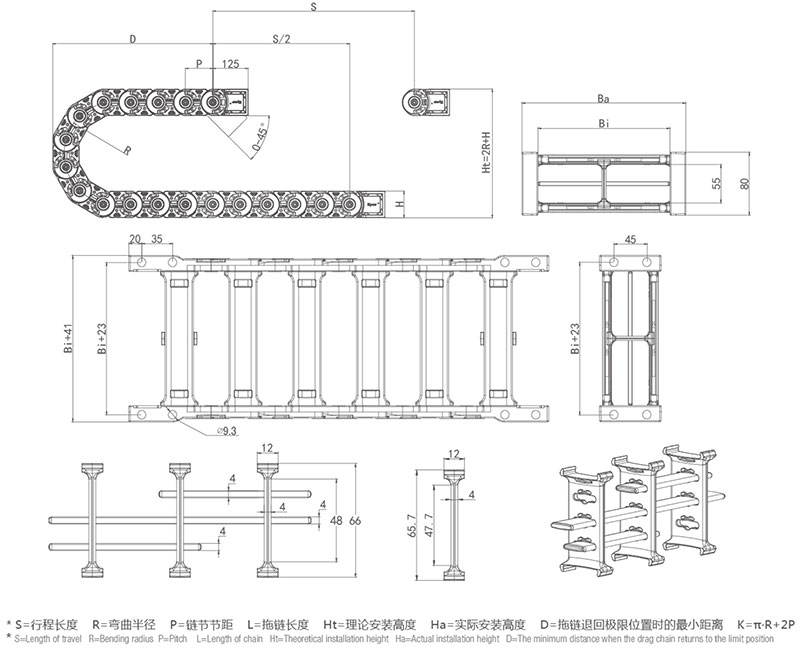

安裝尺寸圖
