KA48 鋁塑型尼龍拖鏈
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
所屬分類
KA鋁塑系列
數量
-
+
庫存:
産品描述
KA48系列拖鏈-鋁杆長度可定制
|
R（mm） |
Ht（mm） |
D（mm） |
K（mm） |
Ha（mm） |
P（mm） |
H（mm） |
|
75 |
223.5 |
187.75 |
388 |
303.5 |
76 |
73.5 |
|
100 |
273.5 |
212.75 |
466 |
353.5 |
76 |
73.5 |
|
125 |
323.5 |
237.75 |
545 |
403.5 |
76 |
73.5 |
|
150 |
373.5 |
262.75 |
623 |
453.5 |
76 |
73.5 |
|
175 |
423.5 |
287.75 |
702 |
503.5 |
76 |
73.5 |
|
200 |
473.5 |
312.75 |
780 |
553.5 |
76 |
73.5 |
|
250 |
573.5 |
362.75 |
937 |
653.5 |
76 |
73.5 |
|
300 |
673.5 |
412.75 |
1094 |
753.5 |
76 |
73.5 |
每米節數=13（988mm） 拖鏈長度=S/2+K
|
型号 |
彎曲半徑（R） |
内高（Hi） |
内寬（Bi） |
外高（H） |
外寬（Ba） |
可選配接頭類型 |
|
KA48B |
75 100 125 150 175 200 250 300 |
48 |
80～400 |
73.5 |
107～427 |
M |
A-鋁塑型 B-橋架式 M-金屬接頭

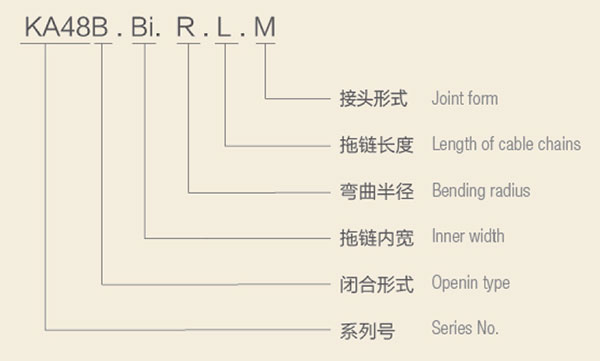

産品型号結構
架空長度
安裝尺寸圖
