KA58 鋁塑型尼龍拖鏈
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
所屬分類
KA鋁塑系列
數量
-
+
庫存:
産品描述
KA58系列拖鏈-鋁杆長度可定制
|
R（mm） |
Ht（mm） |
D（mm） |
K（mm） |
Ha（mm） |
P（mm） |
H（mm） |
|
100 |
283.5 |
229.75 |
490 |
373.5 |
88 |
83.5 |
|
125 |
333.5 |
254.75 |
569 |
423.5 |
88 |
83.5 |
|
150 |
383.5 |
279.75 |
647 |
473.5 |
88 |
83.5 |
|
175 |
433.5 |
304.75 |
726 |
523.5 |
88 |
83.5 |
|
200 |
483.5 |
329.75 |
804 |
573.5 |
88 |
83.5 |
|
250 |
583.5 |
379.75 |
961 |
673.5 |
88 |
83.5 |
|
300 |
683.5 |
429.75 |
1118 |
773.5 |
88 |
83.5 |
每米節數=12（1056mm） 拖鏈長度=S/2+K
|
型号 |
彎曲半徑（R） |
内高（Hi） |
内寬（Bi） |
外高（H） |
外寬（Ba） |
可選配接頭類型 |
|
KA58B |
100 125 150 175 200 250 300 |
58 |
100～500 |
83.5 |
129～529 |
M |
A-鋁塑型 B-橋架式 M-金屬接頭

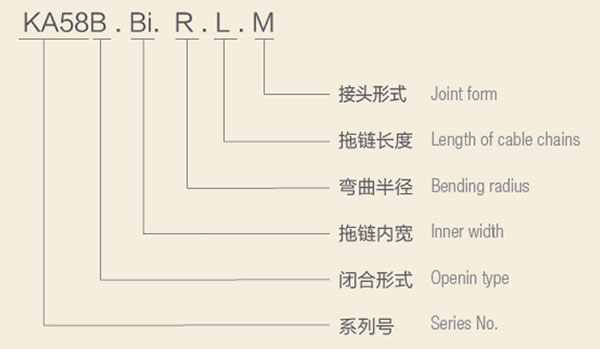

産品型号結構

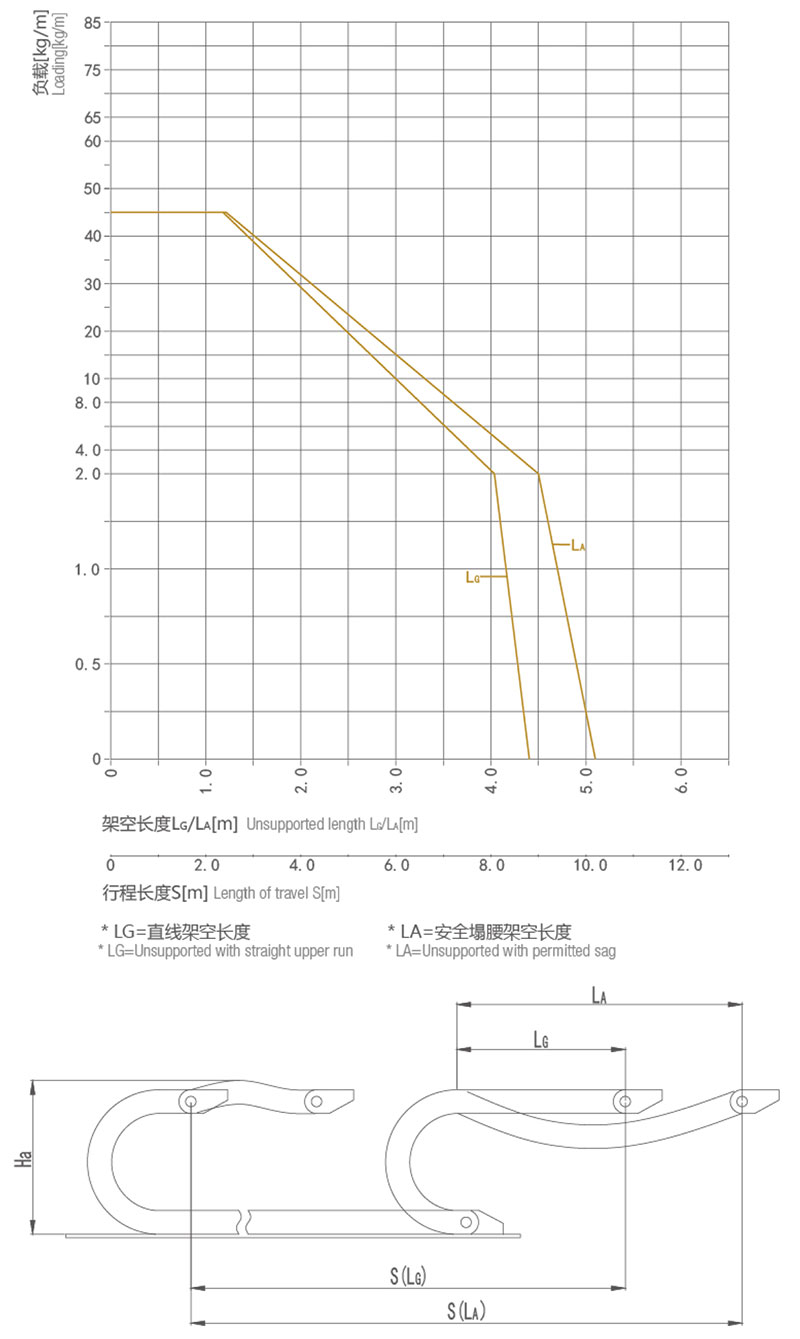

架空長度

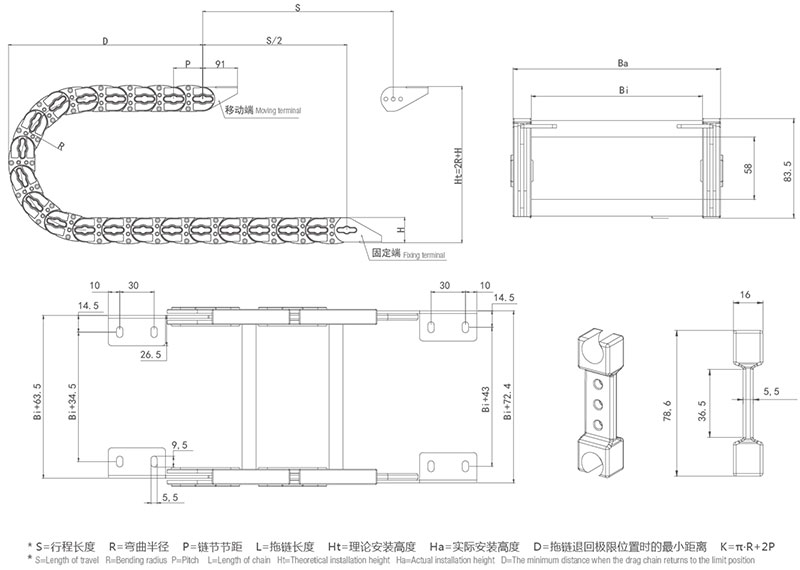

安裝尺寸圖
